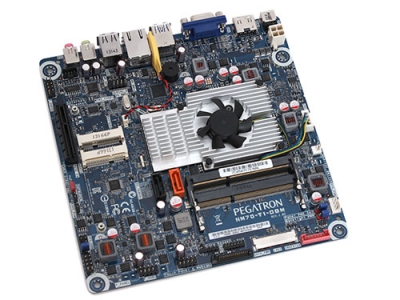

페가트론 NM70-T1 19V (셀러론 아이비브릿지 1037U/어댑터 포함)

ASUS 국내공식수입원 인텍앤컴퍼니에서 공급받아 정상동작을 보증하는 리퍼비시 상품으로 인텍앤컴퍼니에서 출고전 전수 작동검사를 마친 제품입니다. 다만, 외관상태는 제품마다 편차가 있으며, 리퍼비시 특성상 신제품보다 불량률이 높아 선출고 교환, 환불 등을 적극적으로 처리하여 드립니다.



A/S 접수처 : 보드나라/케이벤치 (1개월까지), 별도 명시기간 있을경우 이후부터 인텍앤컴퍼니

기간 : 1개월, 별도 명시기간 있을경우 명시기간까지  (시리얼기준 A/S만료일 까지)

1개월 내 초기불량시 A/S 안내

재고보유시 : 주문확인메뉴에서 A/S 접수 -> 선출고 후 회수

재고미보유시 : 주문확인메뉴에서 A/S 접수 ->환불

1개월 이후 불량시 A/S안내

인텍앤컴퍼니에서 신제품과 동일하게 시리얼기준 A/S만료일까지 A/S



인텔 SSD 시리즈	페가트론 NM70-T1 19V
CPU	인텔 셀러론 1037U(BGA, 1.8GHz)
메모리	DDR3 1600MHz, SO-DIMM * 2, 듀얼 채널 지원
칩셋	NM70
SATA	SATA 3Gbps x 1 SATA 6Gbps x 1
확장 슬롯	PCIe 2.0 x4 mini PCIe x2(half x1, Full x1, mSATA 지원)
USB	USB 2.0 x 4(백 패널 x2, 온보드 핀 헤터 x1) USB 3.0 x2(백패널, TI TUSB320)
사운드	스테레오(백패널), Realtek ALC662
이더넷	기가비트, Realtek 8111G
특징	HDMI/ D-SUB/ LVDS 지원 비프 스피커 기본 지원 mini PCIe x2 USB 3.0 x2 컴포트(Serial B) 핀헤더 지원 전원 어댑터 기본 제공 Thin 형 미니 ITX
제조사	페가트론(http://www.pegatroncorp.com/)
유통사	인텍앤컴퍼니 (http://intechn.com/)

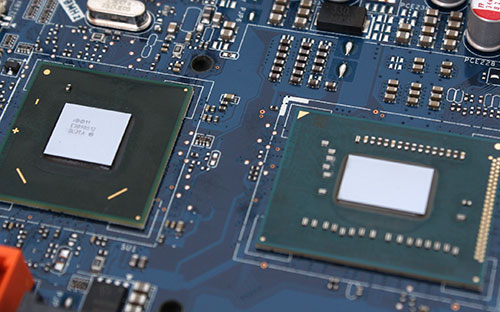

인텔 NM70(좌) / 인텔 셀러론 1037U(우, 1.8GHz, 듀얼 코어)

페가트론 NM70-T1에는 아이비브릿지 기반 듀얼 코어 프로세서인 모바일 셀러론 1037U(1.8GHz)가 탑재되었으며, 샌디브릿지 기반 모바일 셀러론과 호환되는 아키텍처가 사용된 만큼 칩셋은 기존 인텔 NM70 칩셋이 사용되었다. 모바일용 NM70 칩셋은 PCIe 2.0 4Lane과 최대 8개의 USB 2.0 포트, 총 4개의 SATA 포트(6Gbps x1, 3Gbps x3)를 지원하며, SLJTA 마킹을 사용해 칩셋을 구분하고 있다.

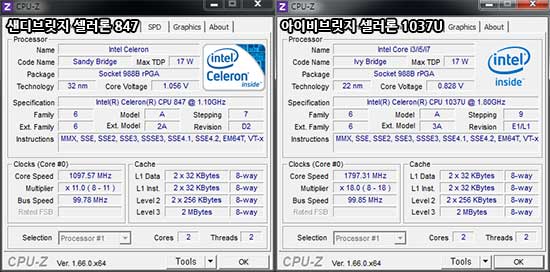

CPU-Z 1.66으로 확인한 아이비브릿지 셀러론 1037U 정보(우)

페가트론 NM70-T1에 사용된 아이비브릿지 셀러론 1037U는 공정 미세화(32nm -> 22nm)를 통해 소비전력 인하 여력이 생겼지만, 소비전력 여유분을 이용해 CPU의 기본 클럭을 올리는 동시에 동작 전압을 낮춰 (1.056V -> 0.828V) TDP는 샌디브릿지 셀러론과 동일한 17W로 맞춘 것을 확인할 수 있다.

아이비브릿지 셀러론 1037U의 캐시 용량과 구조는 기존 샌디브릿지 셀러론 847과 동일하며, 지원 명령어 세트 역시 MMX, SSE4.2, EM64T, VT-x를 지원하지만, CPU-Z 1.66에서는 아직 아이비브릿지 셀러론 1037U의 라인업을 정확히 인식 못하는 것을 알 수 있다.

한편, 아이비브릿지 셀러론 1037U는 메모리 클럭 지원이 DDR3 1600MHz까지 확대됨에 따라 CPU 연산 과정에서의 병목 현상이나, 시스템 메모리의 일부를 VRAM으로 공유하는 통합 그래픽 코어의 성능 활용에 보다 유리할 것으로 기대된다.



산업용 활용 위한 LVDS와 시리얼 포트 지원

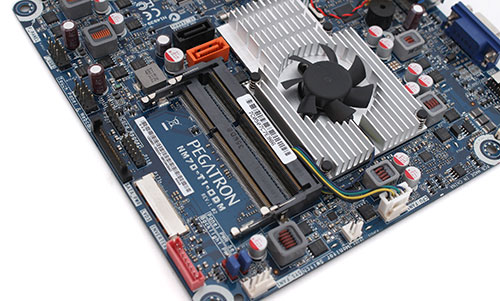

씬 형으로 디자인된 페가트론 NM70-T1는 높이가 높은 데스크탑용 DDR3 대신 노트북용 SO-DIMM DDR3 메모리 슬롯 2개가 장착되었으며, 이 중 SATA 포트는 6Gbps 대역폭 1개(오렌지 컬러)와 3Gbps 대역폭 1개(블랙 컬러)가 제공되고, SATA 장치에 전원 공급을 위한 케이블 연결용 전원 커넥터가 돌출되어 있다.

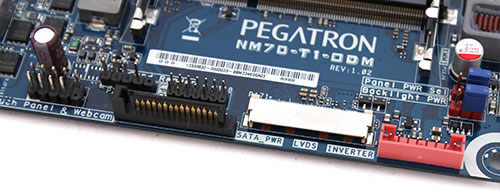

한편, 씬 형으로 설계되면서 초 슬림 미니 PC나 일체형 PC, 키오스크, DID 시스템으로의 활용에 유리한 NM70-T1는 LVDS 연결을 위한 인버터, 패널/ 백라이트 전원, 카드 리더, LPC, 터치 패널과 웹캡 연결을 위한 각종 핀 헤더를 지원하며, I/O 포트 부근에 핀헤더 방식으로 시리얼 포트를 제공한다.



미니 PCIe와 mSATA, USB 3.0 등 최신 기능, 향상된 통합 GPU 지원

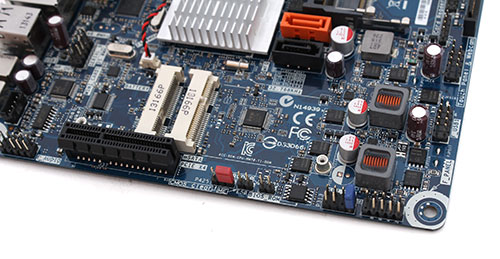

페가트론 NM70-T1는 확장 슬롯으로 후면이 개방된 PCIe x4 슬롯 1개와 미니 PCIe 슬롯 2개를 지원하는데, PCIe x4 슬롯의 경우 후면이 개방된 상태로 디자인되어 PCIe x1/ x4 슬롯 확장 카드는 물론 PCIe x16 확장 카드 또한 사용 가능하다. 또한 미니 PCIe 슬롯은 half형과 Full형을 각각 1개씩 지원해 WiFi 모듈이나 mSATA SSD 등을 연결할 수 있어 슬림형 시스템 구축에 유리하다.

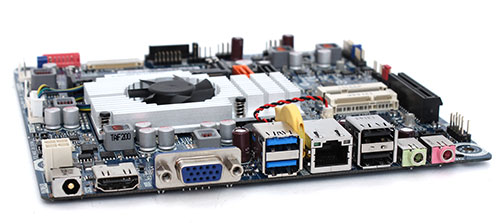

높이가 낮은 씬형으로 제작된 제품 특성 상 백 패널 오디오 포트는 스테레오 출력과 마이크 입력만이 구성되어 있으며, 셀러론 프로세서에 통합된 HD Graphics 출력을 위해 HDMI와 D-SUB 포트가 기본 지원된다.

추가로 2개의 USB 2.0 포트와 별도 컨트롤러가 사용된 2개의 USB 3.0 포트, 기가비트 이더넷을 위한 RJ-45 커넥터, DC-to-DC 전원 어댑터 연결을 위한 어댑터 잭이 구성되어 있다.

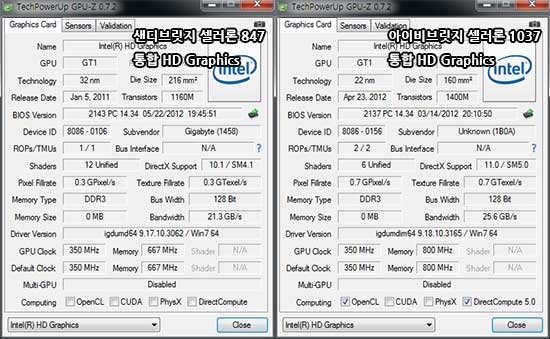

페가트론 NM70-T1는 BGA 방식으로 결합된 아이비브릿지 셀러론 1037U에 통합된 HD Graphics를 사용해 HDMI와 D-SUB 출력을 지원하고 있는데, GPU-Z 0.7.2로 통합 그래픽의 스펙을 확인하면, 샌디브릿지 셀러론 847에 통합된 HD Graphics와 비교해 EU(Shaders)는 12개에서 6개로 줄었지만, ROP와 TMU는 각 1개에서 2개로 늘었으며, 픽셀 필레이트와 텍스처 필레이트의 성능이 각각 2배이상 향상되었다.

또한, 지원하는 DirectX와 Shader Model 버전의 경우 10.1과 4.1에서 11과 5.0으로 최신 버전을 지원하도록 개선되었으며, CPU의 시스템 메모리 지원 클럭이 향상되면서 이 중 일부를 활용하는 VRAM의 대역폭 또한 21.3GB/s에서 25.6GB/s로 늘었다. 여기에 GPU-Z 상에는 최소 GPU 클럭이 표시되어 쉽게 알아보긴 어렵지만, GPU 부하가 높아질 경우 최대 GPU 클럭이 800MHz에서 1000MHz로 향상되는 등, 전체적으로 기존 샌디브릿지 셀러론과 비교해 아이비브릿지 셀러론의 통합 그래픽 성능도 높아질 것으로 예상된다.

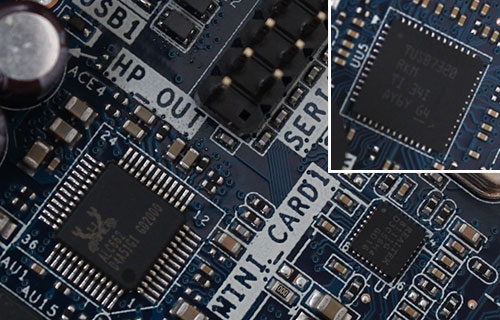

페가트론 NM70-T1의 USB 3.0 포트 지원은 TI(Texas Instruments)社의 USB 3.0 xHCI 컨트롤러인 TUSB320을 통해 2개가 제공되며(NM70 칩셋의 PCIe 2.0 x1Lane과 연결), 5.1 채널 HD 오디오를 지원하는 리얼텍 ALC662 코덱과 기가비트 이더넷 지원을 위한 리얼텍 8111G 컨트롤러를 탑재해 사운드와 이더넷을 구현한다.



제품 규격에 맞는 전원 어댑터 기본 제공

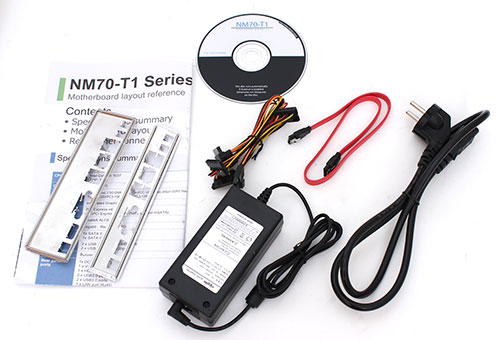

페가트론 NM70-T1 19V는 19V 3.42A(65W) 출력의 DC-to-DC 전원 어댑터가 포함된 모델로, 별도로 메인보드의 전원 어댑터 잭 구경을 재고 이에 맞는 전력 공급 능력을 갖춘 어댑터를 별도로 구해야 하는 불편함이 없다.

여기에 추가로 일반 케이스에 사용하기 위한 I/O 실드와 씬(Thin)형 케이스에 사용하기 위한 절반 높이의 I/O 실드 2종이 제공되고, 온 보드된 SATA 전원 포트에 연결하기 위한 SATA 전원 케이블(4개의 SATA 전원 커넥터 + 1개의 미니 SATA 커넥터), 제품 기능 활용을 위한 기본 드라이버와 브로셔 형태의 매뉴얼이 제공된다.
