Asus P5V-VM DH + Hynix 1G DDR2 PC4200 실버 방열판

ASUS P5V-VM DH 메인보드는 ASUS가 Digital Home을 컨셉으로 내세우고 있는 제품 가운데 상당히 저렴한 쪽에 속하는 제품으로 VIA P4M890 칩셋을 사용하면서 Core 2 Duo 프로세서 지원을 내세우고 있는 메인보드이기도 하다. P4M890 칩셋 자체가 FSB 1066MHz를 지원하지만 메모리 컨트롤러는 DDR2-533 이나 DDR400 메모리까지만 공식 지원하기 때문에 메모리 성능의 저하가 예상되는데다 P4M890에 내장되어 있는 UniChrome Pro 그래픽 코어도 강력한 성능을 발휘하는 내장 그래픽 코어라기 보다는 저렴한 가격을 무기로 하는 칩셋이다.

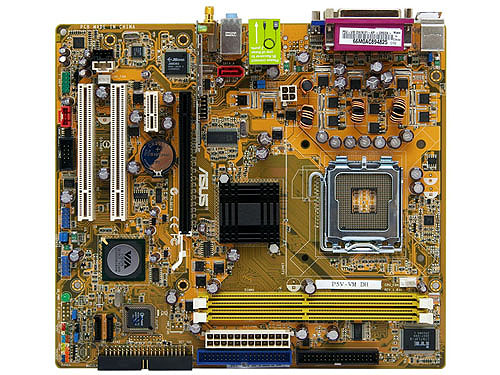

메인보드 레이아웃을 살펴보면 Micro-ATX 타입으로 만들어졌고 노스브릿지에만 인텔 보드의 사우스브릿지 칩셋에나 부착할 얇은 히트싱크가 달려있다. VT8237A는 SATA 포트 2개만 지원하지만 그 대신 PATA IDE 채널은 2개(4포트)까지 제공할 수 있는데, P5V-VM DH에는 별도의 외부 SATA/PATA 컨트롤러를 사용한 관계로 사우스브릿지의 IDE 채널은 1개만 만든 것으로 추정된다. 메모리 슬롯은 2개로 DDR2-533/400 메모리를 공식 지원하지만 P4M890 칩셋은 듀얼 채널 메모리를 구성할 수 없다는게 단점이다. 이로 인해 듀얼 채널 메모리를 지원하는 다른 메인보드에 비해 메모리 성능이 떨어질 것으로 예상된다.

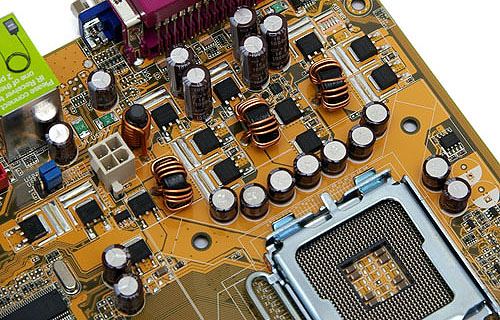

전원부 구성은 3-Phase 구조에 1-Phase당 3개의 Mosfet이 들어갔다. 캔타입 캐패시터는 사용하지 않았으나 Mosfet의 쿨링을 돕기 위해 Mosfet 주위로 OC Strip과 비슷한 적용을 시켜놓았다.

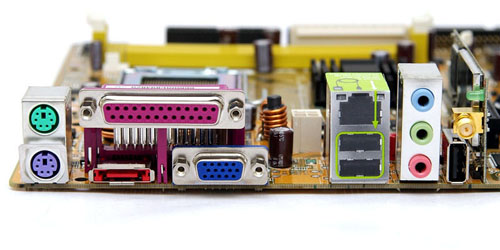

백패널 구성은 좌측부터 PS/2 포트 패러렐 포트, eSATA II 포트, 내장 그래픽을 위한 D-SUB 출력 단자, USB 2.0 포트 2개, 10/100M 랜 포트, 6채널 아날로그 사운드 입/출력 단자, USB 2.0 포트 1개에 무선 랜 카드 안테나 연결 단자로 이루어져 있다.

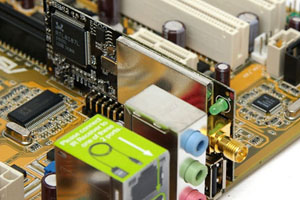

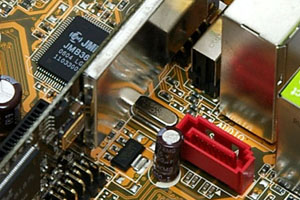

VIA VT8237A도 인텔 ICH7과 같이 8개의 USB 2.0 포트를 제공하지만 그 중 하나를 802.11b/g 무선 랜 카드가 인터페이스로 사용하고 있기 때문에 백패널/확장 헤더를 통해 제공하는 USB 2.0 포트의 숫자는 7개다. 게다가 VT8237A의 SATA 포트는 SATA II를 지원하지 못하기 때문에 ASUS는 JMicron사의 SATA/PATA 컨트롤러 JMB363을 추가로 달아 내부 SATA II 포트 1개와 외부 eSATA II 포트 1개를 제공하고 있다.

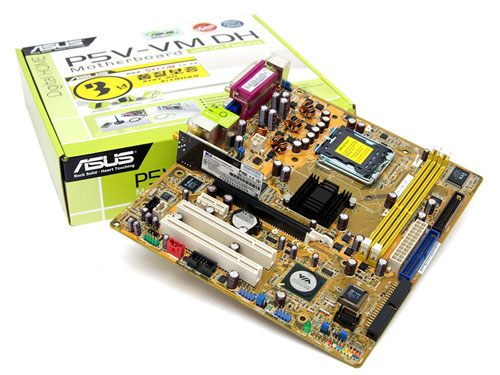

ASUS P5V-VM DH의 패키지 구성물로는 메인보드, 사용자 매뉴얼, WiFi-AP Solo 매뉴얼, DH Remote 매뉴얼, 드라이버/유틸리티 CD, SATA 데이터 케이블, SATA 전원 케이블, FDD 케이블, IDE 케이블, MP3 In 브라켓과 케이블, WiFi-AP용 무선 랜 안테나, DH Remote용 리모콘, USB 수신부, 백패널 등이 들어있다.
