여기서는 앞서의 ABIT IP35-E와 동일한 Intel P35 Express MCH를 사용하지만, 사우스브릿지는 ICH9R의 사용으로 RAID의 추가 지원, IEEE1394, 듀얼 기가비트 이더넷, uGuru 칩셋 등의 다양한 기능을 지원하고 있는 ABIT IP35 Pro를 살펴보자.

갖출 것은 다 갖춘 P35 메인보드!

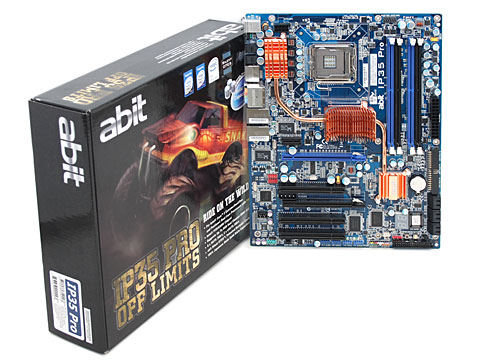

ABIT IP35 Pro는 앞서 살펴본 IP35-E와 동일한 MCH인 P35 Express를 사용하고 있지만, 사우스브릿지는 ICH9R로 S-ATA RAID를 추가로 지원하며, IEEE1394, 듀얼 기가비트 이더넷, uGuru 칩셋, 8bit 디버그 LED, 전원 및 리셋 스위치를 제공하는 ABIT IP35 시리즈 중 가장 상위 제품이다. (ABIT IP35 Pro는 ABIT에서 보내온 샘플로 아직 국내에 판매되지 않아 실제 판매 제품과는 차이가 있을 수 있다.)

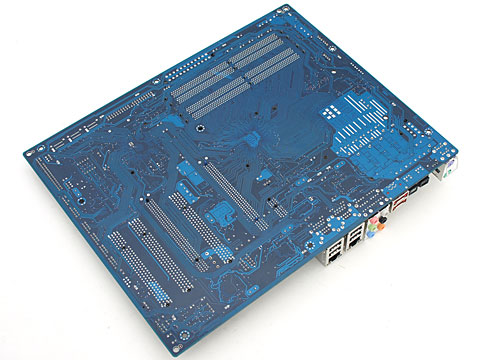

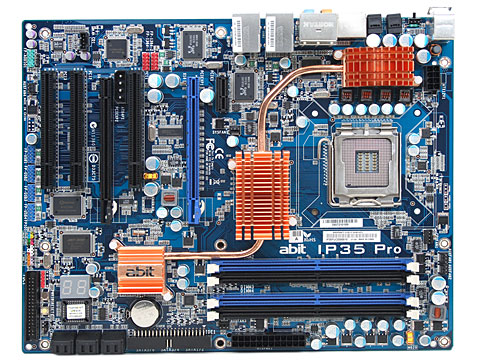

ABIT IP35 Pro 메인보드는 최근 고급형 메인보드들이 히트파이프를 사용하여 노스브릿지, 사우스브릿지, 전원부 모스펫까지 쿨링해주는 쿨링 솔루션을 사용하는 것과 마찬가지로 ABIT의 히트파이프를 사용한 무소음 솔루션인 SilentOTES를 사용하고 있다. 또한, 듀얼 기가비트 이더넷, IEEE1394 지원, uGuru 칩셋 장착을 통한 시스템 관리 등 다양한 기능을 갖추고 있다. 더불어 메인보드 전체에 고급형답게 솔리드 캐패시터를 사용하고 있는 것이 특징이다.

4Phase 전원부 구성 및 Silnet OTES 적용!

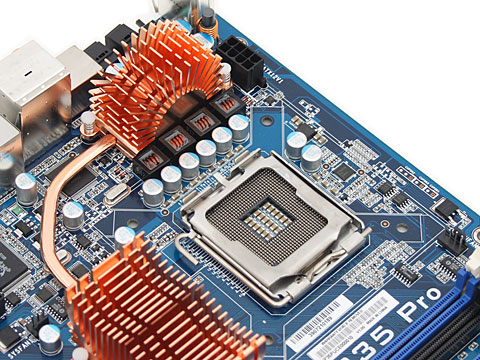

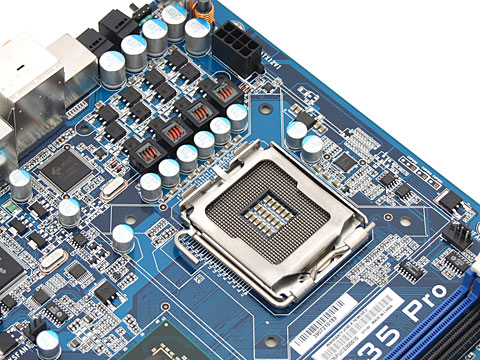

ABIT IP35 Pro는 4Phase 전원부를 구성하고 있으며, 전원부 구성을 위해 Intel Core2 CPU 지원 가능한 VRM11 규격과 최대 5Phase 전원부 구성이 가능한 RT8802A PWM 컨트롤러 (ABIT IP35-E와 동일)를 사용한다. 사용된 모스펫은 Phase 당 3개로 구성되고 AJ-9D 모스펫 드라이버, 노이즈가 적은 코일도 사용된다. 입력부와 출력부, 메인보드 전체에는 솔리드 캐패시터를 적용하여 안정적인 전원 공급이 가능하도록 구성된다.

그 외 8핀의 보조 전원 공급 커넥터는 모스펫 상단에 위치하며, CPU 쿨러를 연결하는 4핀은 CPU 전원 커넥터는 메모리 슬롯 좌측에 바로 위치한다.

과거의 고급형 제품들이 주로 액티브 방식 즉, 쿨링 팬을 사용하는 방식이 많이 사용되어 왔다면, 최근 고급형 메인보드들은 사용자들이 무소음 시스템에 대한 관심도가 높다는 것을 고려하여 노스브릿지, 사우스브릿지, 심지어는 전원부 모스펫 등을 모두 한꺼번에 쿨링이 가능한 쿨링 솔루션을 적용하는 것이 일반화되어 있다고 볼 수 있다. 더불어 방열판만이 아닌 쿨링 효율을 높일 수 있는 히트파이프를 적용한 것도 특징이다.

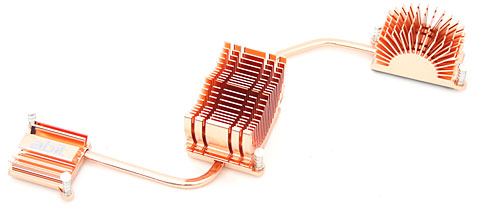

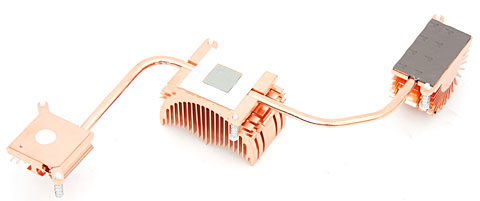

ABIT 역시 고급형 제품들에는 SilnetOTES라 불리는 히트파이프를 내장한 쿨링 솔루션을 제공하고 있다. IP35 Pro도 IP35 시리즈 중 가장 상위 제품답게 SilentOTES 무소음 쿨링 솔루션이 적용되고 있는데 전원부, 노스브릿지, 사우스브릿지 모두 쿨링이 가능한 구조를 가지며, 히트파이프를 통해 이들 3개의 방열판이 모두 연결되어 있다. 발열이 가장 높은 노스브릿지 부분이 제일 큰 히트싱크를 사용하고 다음으로 전원부의 모스펫, 마지막으로 사우스브릿지 순이다.

ABIT 메인보드의 상위 제품답게 OC Strip도 제거되지 않고 포함된다. 전원부 후면에 위치한 OC Strip은 온도의 하락, 모스펫에서 발생하는 전자파 최소화를 통해 전원의 안정적인 공급, 노이즈 감소, 오버클럭 등에 유연하게 대처할 수 있게 해주는 역할을 담당한다.

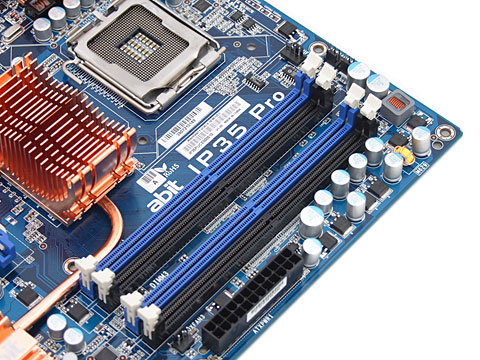

메모리 슬롯은 앞서 살펴본 IP35-E와 마찬가지로 총 4개의 슬롯을 제공하여 최대 8GB 용량의 메모리를 사용할 수 있다. 지원되는 메모리는 DDR2 SDRAM으로 DDR2 667/ 800MHz이며, 오버클럭을 통해 DDR2 1066MHz도 지원이 가능하다. 듀얼 채널 메모리 구성을 위해 동일한 색상의 슬롯에 동일한 용량과 스펙의 메모리를 쌍으로 장착해주면 듀얼 채널 메모리 구성이 된다. (파란색 1번과 3번, 검정색 2번과 4번)

[Intel P35 Express (좌)/ ICH9R (우)]

IP35-E와 노스브릿지는 동일한 Intel P35 Express를 사용하지만, 상위 제품답게 ICH9가 아닌 ICH9R을 사용하여 SATA RAID를 지원할 수 있는 것이 특징이다. Intel의 경우 AMD와는 다르게 여전히 MCH 즉, 노스브릿지에 메모리 컨트롤러가 내장되기 때문에 발열이 높은 부분이기 때문에 SilnetOTES 중 가장 큰 방열판이 위치하고 사우스브릿지인 ICH9R의 경우는 상당히 작은 방열판 하나로 히트파이프와 이어져 있다.

지원되는 CPU는 FSB1333MHz를 공식 지원하기 때문에 앞으로 등장할 45nm 공정의 Penryn (쿼드 코어인 Yorkfield, 듀얼 코어인 Wolfdale) 프로세서도 지원이 가능하다. 또한, 현재의 셀러론 D, 펜티엄4, 펜티엄 D, Core2 Duo, Quad, Core2 Extreme 프로세서의 지원도 문제없다. Intel P35 Express 칩셋의 경우 현재의 DDR2와 DDR3를 모두 지원하지만, DDR2 지원 메인보드가 더 많고 일부는 DDR2와 DDR3를 모두 지원하는 메인보드도 등장하고 있다. ABIT IP35 Pro는 DDR2 SDRAM만을 지원하는 메인보드이다.

사우스브릿지는 앞서도 언급하였듯이 ICH9R로 ABIT IP35-E의 ICH9에서 지원되지 않는 S-ATA RAID 기능을 추가로 지원한다. 또한, ICH8 시리즈에서 지원되지 않았던 Intel Rapid Recover Technology와 Command Port Multiplier라는 2가지 기술이 추가되었다. ABIT IP35 Pro는 총 6개의 SATA 포트를 제공하여 SATA RAID 0, 1, 5, 10, Matirx RAID를 지원한다. USB 2.0 지원 포트는 백패널을 통해 4개를 제공하고 메인보드의 확장 포트 4개를 통해 8개를 추가 지원이 가능하여 최대 12개의 장치를 지원할 수 있다.

Intel P35와 ICH9 시리즈 칩셋들에 대한 자세한 내용은 FSB 1333MHz지원의 Intel P35칩셋, P965를 대신할까? 기사를 참조하자.

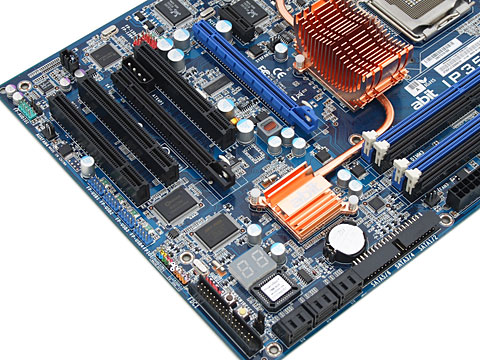

확장 슬롯은 ABIT IP35-E와는 다르게 PCI-Express x16 형태의 슬롯이 하나 더 제공되고 있다. 파란색의 PCI-Express x16 슬롯은 16 lane으로 구성되고 검정색의 PCI-Express x16 슬롯은 4 lane으로 구성된다. 따라서, CrossFire를 지원하는 그래픽 카드 2개를 설치하면 CrossFire도 지원이 가능해지는데 x16 + x16이나 x8 + x8의 구성이 아닌 x16 + x4 (ABIT IP35 Pro)의 구성으로 앞서 언급한 두 구성보다 대역폭이 떨어지기 때문에 성능이 낮은 그래픽 카드들보다는 고성능 그래픽 카드를 장착했을 때 성능 저하 폭이 더 크다.

나머지 슬롯은 PCI-Express x1 슬롯 하나, PCI 슬롯은 3개가 제공된다. 파란색 PCI-Express x16 슬롯 하단은 PCI 슬롯과 공간이 있어 그래픽 카드 쿨러가 2개의 슬롯을 넘어설 경우 어느 정도 여유 공간이 있게 된다. 검정색의 PCI-Express x16 형태의 슬롯은 첫 번째 PCI 슬롯과 두 번째 PCI 슬롯 사이에 위치한다. 중간에는 4핀 전원 커넥터를 제공하여 CrossFire 구성 등에서 소비전력이 높아질 경우 안정적인 동작을 위해 추가로 전원을 공급할 수 있게 해준다.

그 외 프론트 패널 부분은 IP35-E와 같이 색상을 통해 각 포트를 구분이 쉬우며, SATA 6포트와 IDE 포트는 눕혀놓고 있다. 이렇게 배치한 부분은 사용자의 사용에 따라 편리하기도 불편하기도 하다.

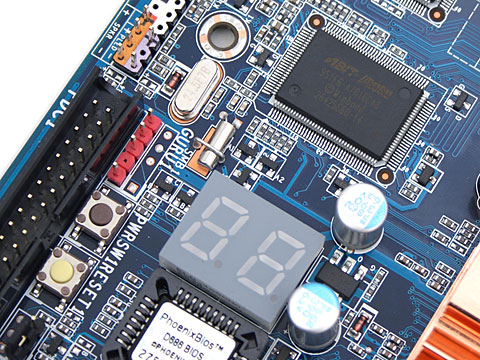

[8bit 디버그 LED, 파원 온과 리셋 스위치, uGuru 칩셋]

ABIT IP35 Pro는 IP35 시리즈 중 가장 상위 제품답게 오버클럭 및 전압 및 팬 등의 컨트롤 및 모니터링 기능을 제공하기 위해 사용하는 uGuru 칩셋, 초기 동작 중 발생하는 오류를 쉽게 확인할 수 있는 디버그 LED, 오버클럭 등을 진행할 때 빠른 재부팅 등이 가능한 파워 온 및 리셋 스위치를 제공하고 있다.

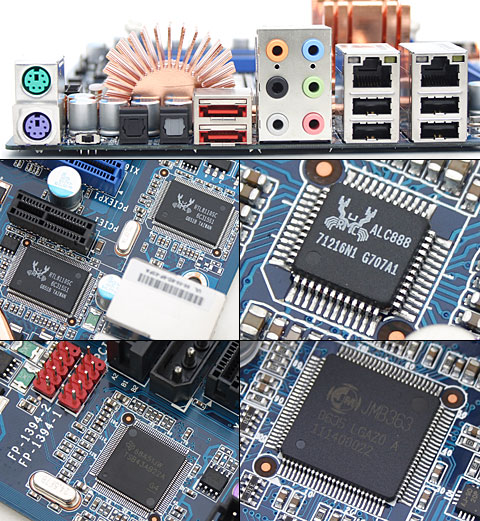

백패널 구성은 앞서 살펴보았던 IP35-E와 유사하나 추가로 지원되는 기능들이 더 늘어났기 때문에 그에 맞게 더 많은 포트들로 구성된다. 하지만, IP35-E와 마찬가지로 시리얼과 패러럴 포트가 제거되어 이를 사용하려는 사용자들에게는 단점이 될 수 있다.

네트웍 기능은 Realtek의 PCI 기반 RTL81110SC를 두 개 사용하여 듀얼 기가비트 이더넷을 지원하며, ALC888 8채널 지원 HD Audio 코덱을 사용하고 백패널을 통해 SPDIF 입력과 출력을 모두 지원한다. IEEE1394 지원을 위해 TI TSB43AB를 사용하며, 백패널에 IEEE1394 포트를 제공하지 않는 대신 IEEE1394 2포트를 제공하고 브라켓을 통해 IEEE1394를 지원하게 된다. IEEE1394 브라켓은 6핀과 4핀의 2가지를 하나씩 제공한다. 또, 백패널에는 eSATA 2포트를 제공하는데 이를 지원하기 위해 JMicron의 JMB363 칩셋을 사용하며, 이를 통해 추가된 하나의 IDE 포트 역시 지원하고 있다. 또한, PS/2 키보드와 마우스 포트, SPDIF 입출력 포트 중간에는 EZ-CCMOS를 제공하여 CMOS 클리어를 쉽게 할 수 있다.

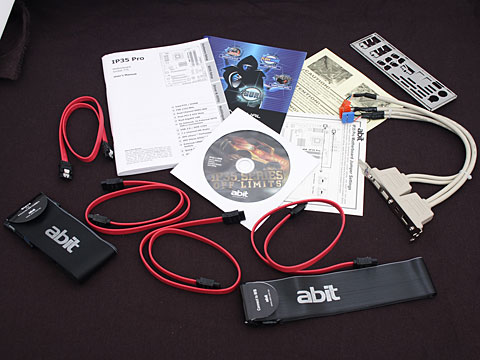

제공되는 구성물은 영문으로 구성된 IP35 Pro 사용자 매뉴얼, uGuru 영문 사용자 매뉴얼, CPU 설치 주의사항, 스티커 형식의 IP35 시리즈 점퍼 셋팅 가이드, 드라이버 및 유틸리티가 포함된 CD 1장, USB 2.0 지원 2포트 및 IEEE1394 2종류 포트 (4핀과 6핀)가 포함된 브라켓, FDD/ IDE 케이블 각 1개, 전용 I/O 쉴드, SATA 데이터 케이블 4개가 제공된다.
