[양품] 잘만테크 ZALMAN ZM850-HP 80PLUS

이 제품은 잘만테크에서 보유하고 있는 양품(리퍼비시) 재고입니다. 잘만테크에서 수리와 검수를 거친 정상 제품입니다.



이제품은 모듈러 파워인 관계로, 기본제품과 기본 모듈러 케이블이 제공됩니다. 단, 신제품과 동일하게 제공되지 않으며 제공케이블은 PCI-E 추가 모듈러케이블 1개, S-ATA 모듈러 케이블 1개 (커넥터 3개), ODD/HDD용 4핀 모듈러 케이블(커넥터 3개) 1개 입니다. 추가 모듈러 케이블이 필요하실경우 잘만테크를 통해 별도 구매하셔야 하며 금번 공구로 함께 배송받으실 순 없습니다.



이 제품은 A/S는 3개월을 보장하며 시리얼번호 체크문제로 인해 보드나라/케이벤치에서 A/S를 실시합니다. 초기불량과 제품 불만족으로 인한 모든 환불/교체 택배비를 부담합니다. 필요하신분들께 많은 도움 되길 바랍니다.



신용카드 결제 가능합니다. 배송요청사항에 파워코드(파워케이블) 필요하시면 남겨주세요. 같이 보내드립니다.

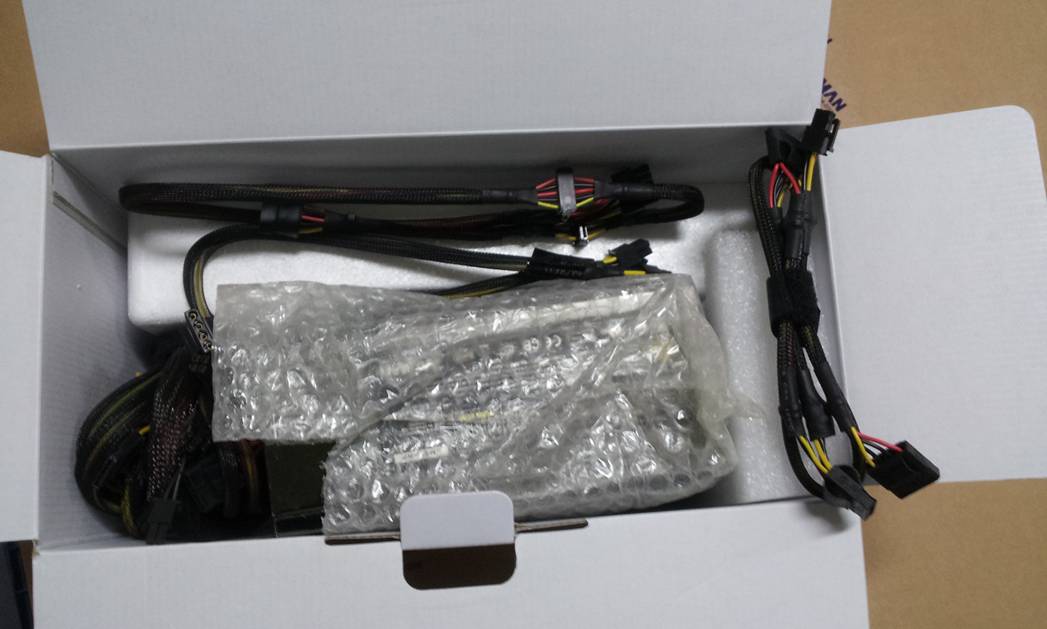

실제 배송되는 제품의 상태입니다.





듀얼 히트파이프 내장 ZM850-HP!





잘만 ZM850-HP는 앞서 살펴본 ZM750-HP보다 하나 더 많은 듀얼 히트파이프 쿨링 솔루션을 제공하고 있는 제품으로 듀얼 히트파이프 쿨링 솔루션을 적용하여 보다 향상된 쿨링을 가능하도록 해준다.



또한, 앞서의 ZM750-HP와 마찬가지로 Active PFC 회로를 내장하고 있어 Passive PFC 방식보다 높은 효율을 얻을 수 있으며, 내부 부품들의 발열 부분에서도 더 유리하다. 사용되고 있는 쿨러는 140mm 쿨링 팬으로 상당히 큰 편에 속하여 120mm 쿨링 팬보다 더 높은 쿨링 성능을 얻을 수 있을 것으로 기대된다.



또한, 인텔 듀얼 코어 및 AMD 듀얼 코어 지원, AMD ATI CrossFire와 NVIDIA SLI 구성시 충분한 전력을 공급해줄 수 있다. 또한 EPS 12V 규격 역시 지원하고 파워 서플라이의 크기 및 구성이 서버와 워크스테이션 등의 환경에 적합하도록 만들어진 제품인 만큼 안정성에 중점을 둔 제품이다. 또, 앞서 살펴본 ZM750-HP와 마찬가지로 CNPS를 지원하기 때문에 이를 지원하지 않는 제품들보다 소음 부분에서 더 유리하다.

　



ZM850-HP는 Active PFC를 지원하면서 80 Plus 인증을 받은 파워 서플라이로 높은 스위칭 주파수 설계 및 저전력 손실 회로 설계를 통해 최대 86%에 이르는 높은 효율을 얻을 수 있도록 구성되어 있기 때문에 80 Plus를 인증 받지 못하는 제품보다 높은 효율을 얻을 수 있다.



Active PFC를 지원하는 만큼 110/ 220V를 모두 지원하는 프리볼트 방식을 적용하며, +12V는 6채널로 구성되고 있다. +3.3V는 30A, +5V는 28A, +12V 1/ 2/ 3/ 4/ 5/ 6 채널은 각각 18/ 18/ 18/ 18/ 18/ 18A를 지원하고 있다. +12V 채널의 구성은 AMD ATI CrossFire나 NVIDIA SLI 지원에도 문제 없는 출력 구성을 가지며, +12V는 1채널은 CPU(4핀)와 M/B, 2채널은 CPU (4핀), 3채널은 PCI-E1, 4채널은 PCI-E2, 5채널은 PCI-E3, HDD/ ODD, 6채널은 PCI-E4, SATA 출력에 관여한다.



컴바인드 파워는 +3.3V와 +5V에서 191W, +12V 1/2/3/4/5/6에서 720W의 출력을 내주며, -12V는 9.6W, +5VSB는 17.5W의 출력을 제공하여 총 출력은 850W를 지원하게 된다.

　

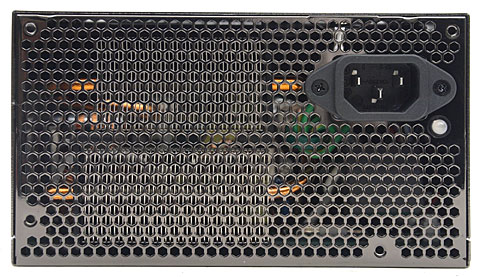

후면 통풍구는 110/ 220V 프리볼트를 지원하고 있기 때문에 이를 조정하는 별도의 스위치는 제공되지 않으며, 전원을 온오프 할 수 있는 전원 버튼 역시 제공하지 않고 있어 비상 시 전원 케이블을 뽑아야 하는 불편함이 있다.



통풍구 구조는 가장 효율이 좋다고 알려진 벌집 모양을 하고 있으며, 후면 통풍구를 볼트 고정 부분을 제외하고 모두 채우고 있다. 후면에는 ZM750-HP처럼 히트파이프 쿨링 솔루션이 위치하는데 앞서 소개한 것과 같이 듀얼 구성이므로 2개가 보여진다. 듀얼 히트파이프 쿨링 솔루션이 후면에 위치한 것은 발열을 빠르게 배출하기 위한 구성이다.



　



ZM850-HP는 앞서 살펴본 ZM750-HP와는 다르게 도금한 표면이 거울과 같은 반사면을 제공하고 있다. 그렇기 때문에 주변의 사물을 아주 잘 비춰줄 수 있다. 다만, 주변 사물이 잘 비치고 고급스러운 부분은 있지만, 지문이나 먼지, 흠집이 쉽게 발생할 수 있는 단점도 함께 갖고 있다.



　

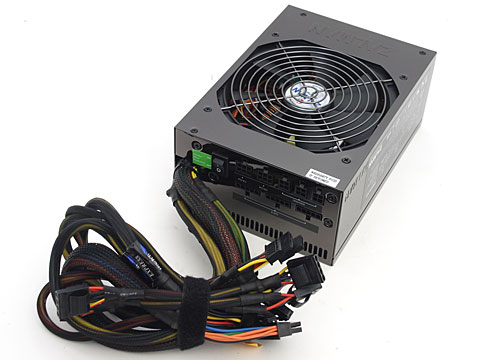

케이블은 ZM750-HP처럼 20+4핀의 24핀 주 전원 커넥터를 비롯한 기본 제공 케이블에는 모두 쉴딩 처리를 통해 깔끔한 구성을 하고 있다. 사용에 따라 케이블 정리가 보다 상대적으로 편해진다.

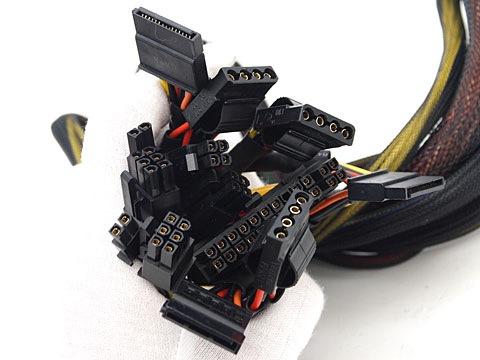

ZM850-HP는 기본 제공 전원 케이블과 스마트 (모듈) 케이블 방식도 지원하고 있다. 기본 제공되는 전원 케이블 구성은 24(20+4)핀 주 전원 케이블, SATA 전원 케이블 3개, EPS 12V 8 (4+4) 핀 1개, PCI-Express 8 (6 + 2)핀 보조 전원 커넥터 2개, HDD/ ODD 4핀 3개를 제공한다.



추가로 케이블 우측에 부착된 스위치는 전원 온오프 스위치가 아닌 Standby Noise Filter Switch로 5Vsb 단의 Noise Filter 채용으로 대기전원시의 고주파음을 감소 시키는 역할을 해준다. 따라서, 전원을 끄기 위해서는 전원 케이블을 제거해야 한다.



제공되는 각종 전원 커넥터들은 금도금을 통해 접촉저항을 줄여 전력손실을 최소화하고 있으며, 18AWG보다 굵은 16AWG 케이블을 사용하여 고부하 시 전압강하를 최소화할 수 있다.

　

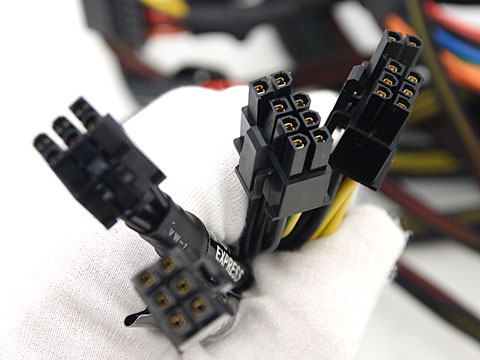

기본 제공되는 케이블에 제공되는 PCI-Express 8 (6 + 2)핀 보조 전원 커넥터 2개는 AMD ATI CrossFire와 NVIDIA의 SLI 구성에 사용될 수 있다. 이중에서도 특히 8 (6 + 2)핀 구성은 AMD ATI Radeon HD 2900XT에 PCI-Express 8 (6 + 2) + 6핀 보조 전원을 연결해야 활성화되는 OverDrive 기능을 위해서도 꼭 필요한 전원 케이블이다. 추가로 스마트 (모듈) 케이블을 통해 제공되는 PCI-Express 6핀 보조 전원 케이블을 사용하면 NVIDIA Quad-SLI 등도 지원이 가능해진다.



ZM850-HP 내부 구조

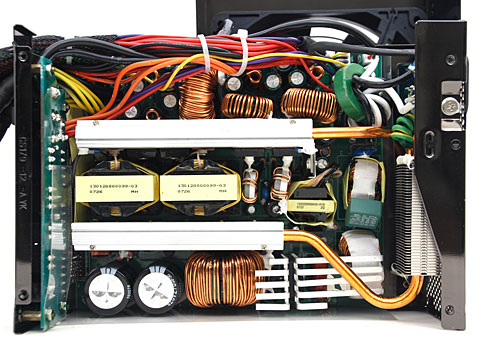

ZM850-HP는 앞서 살펴본 ZM8750-HP와 같이 히트파이프 쿨링 솔루션이 사용되지만 하나 더 많은 2개가 사용되어 보다 향상된 쿨링 성능을 얻을 수 있는 구성을 하고 있다. 또한, ZM750-HP보다 상위이면서 고급형에 어울리게 내부는 비어있는 부분을 찾기 어렵도록 구성되어 있다. 히트파이프 쿨링 솔루션은 후면 통풍구 바로 앞에 위치하여 부품들로부터 전달된 발열을 빠르게 해결할 수 있는 구성을 이룬다.



듀얼 히트파이프 쿨링 솔루션이 적용되는 만큼 일반적으로 많이 사용되고 있는 양쪽 방열판 구성을 기본으로 하고 각각의 방열판에는 히트파이프 쿨러가 각각 연결되어 부품들의 발열을 잘 흡수할 수 있도록 구성된다.



직류-직류 (DC-DC) 스위칭 변환부가 있는 중간에는 두 개의 커다란 트랜스포머와 보조 트랜스포머를 제공하여 850W에 어울리는 충분한 전원 공급이 가능하도록 구성된다.  이 부분은 실제 시스템에 사용되는 전원 (3.3v, 5v, 12v)로 변환해주는 역할을 담당한다. 그 외에 변환시 발생되는 리플과 노이즈를 걸러주는 필터 등도 함께 구성되고 있다.



또한, 안정적인 전원을 공급하고 파워 서플라이의 안정성을 높이기 위해 보호 기능으로는 과전압 보호 (OVP), 과전류 보호 (OCP), 저전압 보호 (UVP), 단락 보호 회로 (SCP), 과열 보호 (OTP)의 5가지 보호회로를 내장하고 있다.

　

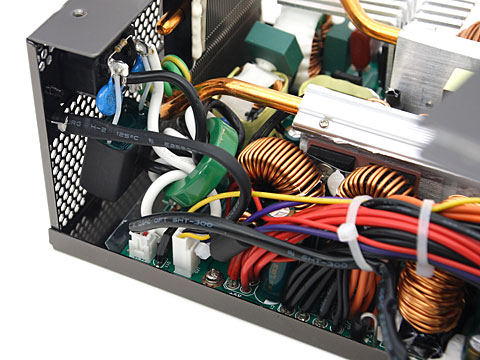

EMI 필터 부분은 보통 전원 입력 부분에 위치하게 되는데 이 제품은 모듈화된 형태의 EMI 필터를 제공하여 입력 전원으로부터 발생되는 잡음 및 노이즈 등을 걸러주고 이를 통해 내부 부품 및 PC 부품들의 손상을 줄여준다. 또한, 링 코일을 전원 케이블들에 연결하여 발생되는 전자파 등도 줄여주어 안정성을 높여준다.

　

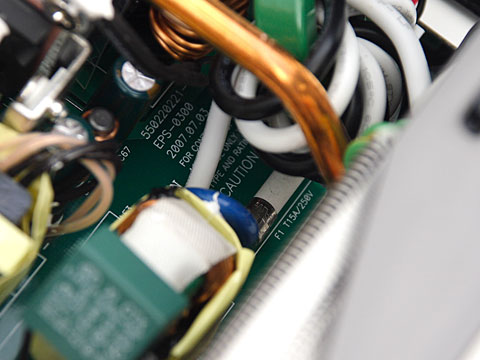

퓨즈는 고정 방식으로 과전류 및 부주의에 의한 파워 서플라이의 부품들을 보호하는 기능을 담당하는데 고정되어 교체가 쉽지 않으나 파워 서플라이를 열어 교체해야 하는 부분이기 때문에 A/S를 고려하더라도 일반 사용자 입장에서는 고정형과 분리형에 큰 차이는 없다고 볼 수 있다.



　

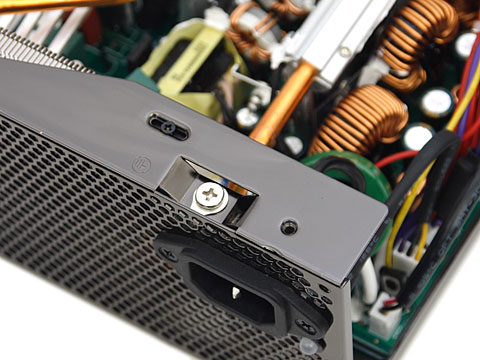

접지는 일반적으로 많이 위치하는 케이스 바닥면이 아닌 전원 케이블을 연결하는 상단 부분에 위치해 놓고 있다. 접지는 부품들이 동작 과정에서 발생할 수 있는 쇼트 등의 현상을 방지할 수 있는 역할을 해준다.

　

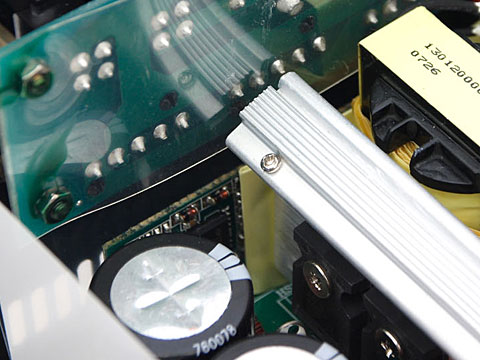

[스마트 (모듈) 케이블 기판 (상단)]







[캐패시터 뒤에 위치한 Active PFC 회로 (하단)]





ZM850-HP는 앞서 살펴본 ZM750-HP와 마찬가지로 스마트 (모듈) 케이블 방식이 적용되고 있는 제품이기 때문에 스마트 (모듈) 케이블을 연결하는 후면 부분에 이를 지원하기 위한 기판이 별도로 위치하고 하단의 메인 기판과 연결되어 전원 공급에 문제가 없도록 구성된다. 또, 이 기판 하단으로는 자동 팬 컨트롤을 위한 회로 및 Active PFC 회로가 함께 내장되어 있다.

　

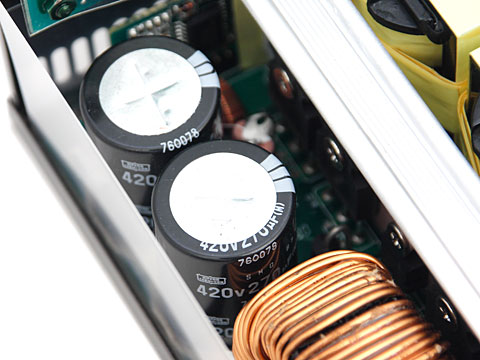

출력 버퍼로 사용되고 있는 캐패시터는 일본 케미콘사의 SMD 타입 420V 270uF 2개를 사용하고 있어 Active PFC 회로를 내장하고 있는 만큼 적은 용량을 사용하더라도 높은 효율을 얻을 수 있기 때문에 효율을 얻는데는 크게 문제가 되지는 않는다.



　

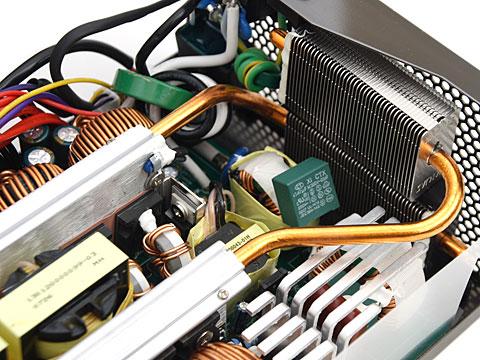

듀얼 히트파이프 쿨러를 사용하고 있는 ZM-850-HP는 앞서 살펴본 ZM750-HP와 마찬가지로 후면에 히트파이프 쿨러가 위치하지만, 부품 양쪽으로 배치된 알루미늄 방열판에 각각 하나 씩 연결된 2개가 사용되고 있다. 두 개의 히트파이프 쿨링 솔루션이 사용되는 만큼 쿨링 효율은 소음이 없으면서 증대된다.



　

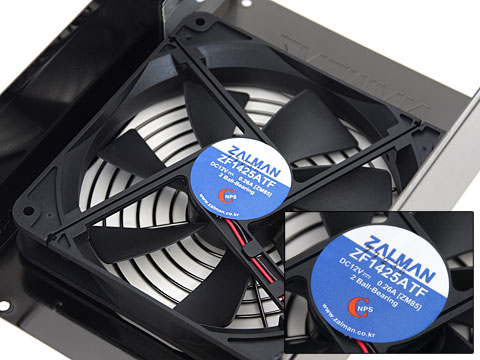

사용되는 쿨링 팬은 일반적으로 많이 사용되고 있는 120mm 크기를 넘어서 140mm의 대형 팬을 사용하기 때문에 소음은 증가될 수 있지만, 쿨링 효율은 높아질 수 있다. DC12V 0.26A로 동작하며, 2볼 베어링 방식과 ZF1425ATF라는 모델명을 가진 쿨링 팬이다. 온도에 따라 쿨링 팬의 동작을 조절하는 자동 팬 컨트롤 회로가 함께 제공되므로 이 회로를 제공하지 않는 제품들보다 소음 부분에서 유리하다.





제품명	ZALMAN ZM750-HP			ZALMAN ZM850-HP
규격	ATX v2.03/ ATX 12V v2.2/ EPS 12V			ATX v2.03/ ATX 12V v2.2/EPS 12V
AC INPUT	100 ~ 240V, 12A/ 5.5A, 50~60Hz			100 ~ 230V, 12A/ 6.3A, 50~60Hz
DC OUTPUT	+3.3V	+5V	+12V1/2/ 3/ 4	+3.3V	+5V	+12V 1/2/ 3/ 4/ 5/ 6
	30A	30A	20/20/ 20/ 20A	25A	30A	18/18/18/18/ 18/ 18A
	160W		720W	191W		720W
	728W			850W
쿨링 팬	120mm 팬 1개			140mm 팬 1개
커넥터	기본 제공 케이블			기본 제공 케이블
	ATX Main 24(20+4)핀 1EA ATX 12V CPU 8(4+4)핀 1EA ATX 12V CPU 4핀 1EA Serial ATA 3EA PCI Express 6핀 1EA			ATX Main 24(20+4)핀 1EA ATX 12V CPU 8(4+4)핀 1EA HDD/ODD 4핀 43EA Serial ATA 2EA PCI Express 8 (6+2)핀 2EA
	스마트 (모듈) 케이블			스마트 (모듈) 케이블
	HDD/ODD 4핀 9EA FDD 4핀 2EA Serial ATA 3 x 2EA PCI Express 8 (6+2)핀 1EA			HDD/ODD 4핀 7EA FDD 4핀 2EA Serial ATA 3 x 3EA PCI Express 6핀 2EA
특징	- 80 Plus 인증 - Active PFC 지원 - 전원 온오프 스위치 제공 - 110/ 220V 겸용 - 보호회로 (OVP/ OCP/ UVP/ SCP/ OTP) - 3년 무상 A/S			- 80 Plus 인증 - Active PFC 지원 - 110/ 220V 겸용 - 보호회로 (OVP/ OCP/ UVP/ SCP/ OTP) - 3년 무상 A/S
크기	150(W) x 86(H) x 165(D)mm			150(W) x 86(H) x 210(D)mm
제조사/유통사	ZALMAN (http://www.zalman.co.kr/)
